放大一只二极管、三极管、场效应管~
记录一下二极管、三极管、场效应管的基本结构！
1.放大一只二极管

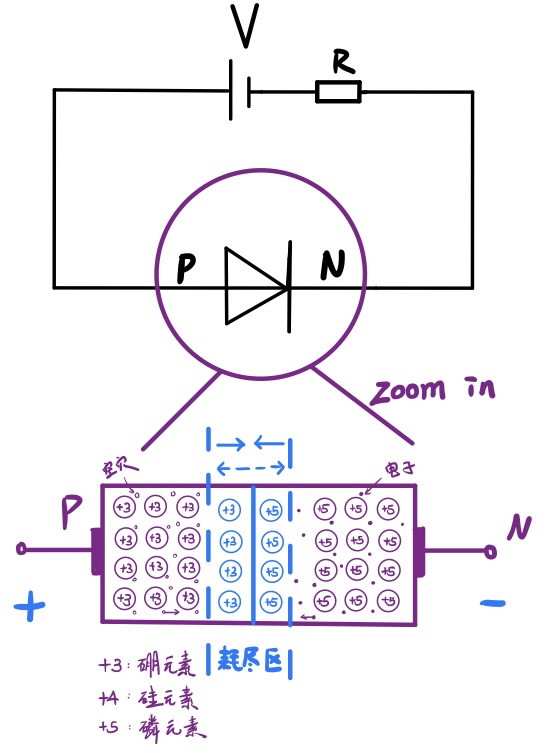

二极管就是PN结基本结构，一张图足够说明啦。
2.放大一只NPN三极管

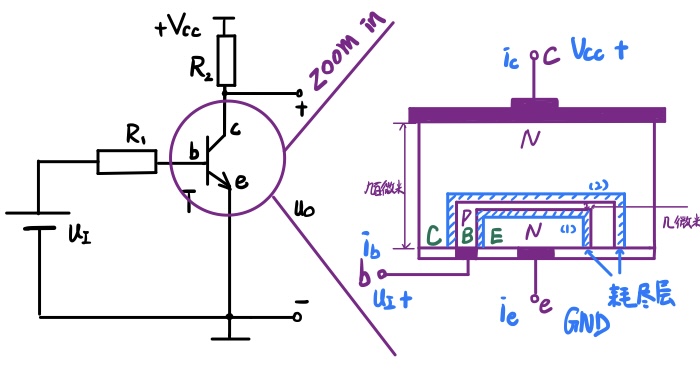

三极管工作原理如图：
(1)三极管工作在截止区：\(U_{be} \le U_{on}\)，此时\(I_{b} = 0\)。
集电极C与基极B反向截止，此时耗尽层2较宽，没有电流通过。基极B与发射极E电势差太小，不足以产生导通电流\(I_b\)。
(2)三极管工作在放大区：\(U_{be} > U_{on}\)，且\(U_{ce} \ge U_{be}\)。
发射结正向偏置，\(U_{be}\)的加压导致耗尽层1和2同时变窄。\(U_{be}\)越大，\(I_b\)也越大。由于\(U_{be}\)作用，电子从E区进入B区，但B区是一个极薄的低掺杂区，没有保留大量电子的能力，且与C区有较大的接触面积。由于\(U_{ce}\)电场的存在，电子大部分扩散进入C区，形成\(I_{c}\)，\(I_c = \beta I_b\)。而\(U_{ce}\)只要足够完成促进电子从B区进入C区的扩散运动，就没有多余的电子了，对C区的放大能力没有进一步提升，所以放大区\(I_c\)几乎仅仅取决于\(I_b\)。
(3)饱和区：\(U_{be} > U_{on}\)，且\(U_{ce} < U_{be}\)。
扩散进入C区的电子量已经达到饱和，\(I_c\)基本不随\(I_b\)增大或者增大不多，且明显随\(U_{ce}\)的增大而增大。
3.放大一只N沟道增强型场效应管

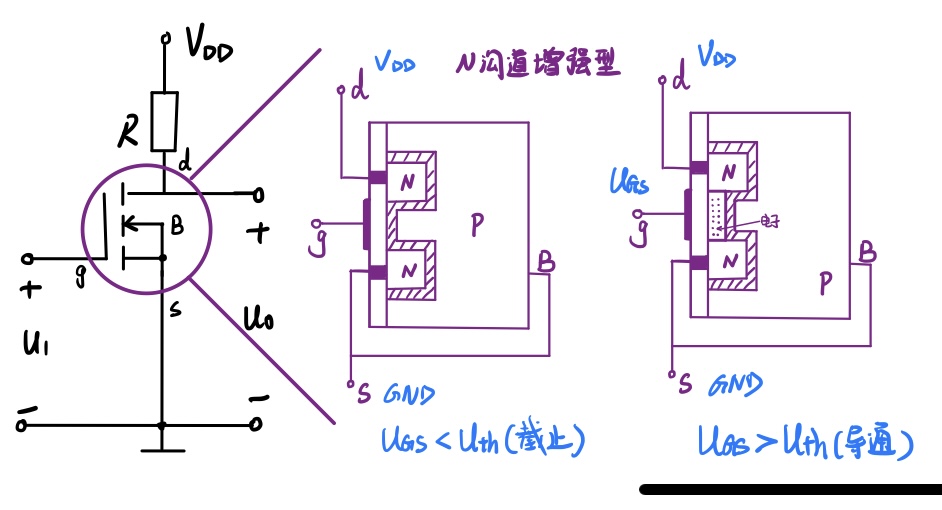

工作原理如图：
(1)当栅极g与源极s之间不加电压时，漏极d与源极s之间是两个背向的PN结，不存在导电沟道，因此即使d-s之间加电压，也没有电流流过。
(2)当\(U_{gs}\)增大时，衬底的自由电子被吸引到耗尽层与绝缘层之间，形成一个N型薄层，称为反型层，形成了d-s之间的导电沟道。使沟道刚刚形成的g-s电源称为开启电压\(U_{GS(th)}\)。
参考书籍：《模拟电子技术基础》
